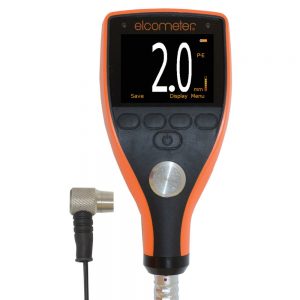

Elcometer 204

预校准为方便使用 , 新Elcometer 204钢铁超声波测厚仪提供快速 , 准确的钢板厚度测量。

显示关键统计数据

除了材料的厚度测量 , 新Elcometer 204显示关键的统计值到评估整体材料厚度;读数的数量(n) , 平均材料厚度(x) , 最低(Lo)和最高(Hi)材料厚度 , 标准偏差(σ)和变异系数(CV％) 。

零点校准精度

新的 , 易于使用 , Elcometer 204具有零点校正 , 确保在钢材表面上准确的厚度测量。

实时数据输出到电脑

当每个测量时 , 新的Elcometer 204通过USB发送厚度值直入到检查应用程序或ElcoMaster^® , 即时生成报告。

Elcometer 204超声波钢铁材料测厚仪的主要功能包括：

只有预先校准用于测量钢
测量从0.63mm至500mm(0.025 – 20“)钢板厚度
4Hz的预设测量速率(每秒4个读数) , 提供更快的读取
提供一切需要使用
当只有一面接入时 , 测量材料厚度
整合零盘 , 确保了最大的精确度
通过USB传输实时读数到ElcoMaster^®
附自动识别智能传感器 , 可确保当传感器被更改 , 正确的探头标识。 Elcometer 204与一个5MHz¼“固定直角双晶传感器供给。

技术规格

校准标准校准块可作为一组或单独地允许用户选择最合适的厚度为他们的应用程序。易高校准标准从4340钢制造的名义厚度的±1％的误差 , 并提供完整的校准证书。
部件编号	产品描述
T920CALSTD-SET1	校准标准套装; 名义厚度 2-30mm (0.08-1.18”)¹ 包括; 2, 5, 10, 15, 20, 25 & 30mm (0.08, 0.20, 0.39, 0.59, 0.79, 0.98 & 1.18”),配有套和校准证书
T920CALSTD-SET2	校准标准套装;名义厚度 40-100mm (1.57-3.94”)¹ 包括; 40, 50, 60, 70, 80, 90 & 100mm (1.57, 1.97, 2.36, 2.76, 3.15, 3.54 & 3.94”),配有套和校准证书
T920CALSTD-HLD	校准套;对于厚度达100mm(3.94“)
T920CALSTD-2	个别校准标准, 名义厚度为2mm (0.078″)¹
T920CALSTD-5	个别校准标准, 名义厚度为5mm (0.196″)¹
T920CALSTD-10	个别校准标准, 名义厚度为10mm (0.393″)¹
T920CALSTD-15	个别校准标准, 名义厚度为15mm (0.590″)¹
T920CALSTD-20	个别校准标准, 名义厚度为20mm (0.787″)¹
T920CALSTD-25	个别校准标准, 名义厚度为25mm (0.984″)¹
T920CALSTD-30	个别校准标准, 名义厚度为30mm (1.181″)¹
T920CALSTD-40	个别校准标准, 名义厚度为40mm (1.574″)¹
T920CALSTD-50	个别校准标准, 名义厚度为50mm (1.966″)¹
T920CALSTD-60	个别校准标准, 名义厚度为60mm (2.362″)¹
T920CALSTD-70	个别校准标准, 名义厚度为70mm (2.755″)¹
T920CALSTD-80	个别校准标准, 名义厚度为80mm (3.149″)¹
T920CALSTD-90	个别校准标准, 名义厚度为90mm (3.543″)¹
T920CALSTD-100	个别校准标准, 名义厚度为100mm (3.937″)¹

超声波耦合剂易高提供粘性凝胶以在水平和垂直表面使用。温度范围内进行常规的耦合剂为-15到104℃ (5至220°F),易高高温凝胶具有范围高达398°C (750°F),跟高温传感器使用
部件编号	产品描述
T92015701	超声波耦合剂; 120ml (4fl oz)
T92015701-5	超声波耦合剂; 120ml (4fl oz); 5瓶个装
T92024034-7	超声波耦合剂; 300ml (10fl oz)
T92024034-8	超声波耦合剂; 500ml (17fl oz)
T92024034-3	超声波耦合剂; 3.8l (1 US Gallon)
T92024034-9	高温耦合剂; 60ml (2fl oz) 使用于高温传感器高达398°C (750°F)
T92024034-10	高温耦合剂; 60ml (2fl oz); 2个装

传感器适配器该适配器允许易高双晶 , “非智能”和其他传感器带有插装式连接器和其他制造商传感器与Elcometer 204使用
部件编号	产品描述
T92024911	双晶传感器适配器

¹ 英制值仅供参考. 校准标准被制造, 并以毫米为单位测量.

传感器

双晶传感器

当选择传感器, 选择一个满足特殊应用的需要是重要的。待测试材料的类型 , 其测量范围 , 基板形状(弯曲或平的)和材料的尺寸 , 是选择适当传感器时应考虑的。

			适合于测量
部件编号	探头直径	阻尼*	薄塑料	钢	玻璃
5.00 MHz 双晶声波传感器
TXC5M00CP-4	1/4″	S	■	■	■

* S – 标准无阻尼传感器

附件

产品特点

材料测厚仪与5MHz,¼“双晶探头

C204C-TXC

易于使用的多语言菜单结构

■

坚固，耐冲击，防水，防尘; 相当于IP54

■

明亮的彩色屏幕; 具有自动或手动亮度调节

■

耐划痕和耐溶剂显示; 2.4″ (6cm) TFT

■

大的反馈按钮

■

通过电脑USB供电

■

通过ElcoMaster^®软件更新仪器软件¹

■

数据输出

USB; 到电脑

■

2 年仪器保修²

■

自动传感器识别与“V型路径”修正

■

读数率

4Hz

测量模式	测量范围	精确度
脉冲回波 (PE)	0.63-500mm	±0.1mm (0.63-19.99mm)	±0.004” (0.025-0.787”)
脉冲回波 (PE)	(0.025-20”)	±0.5% (20.00-500.00mm)	±0.5% (0.788-20.00”)

■

测量单位

毫米和英寸

■

重复性/稳定性指示

■

显示模式

读数

■

可选读数分辨率

Lo; 0.1mm (0.01 Inch), 10m/s (0.001 in/μs)

■

统计

读数数目(n),平均值(平均) (x), 标准偏差(σ),
最低读数(Lo), 最高读数(Hi), 变异系数 (CV%)

■

校准选项

零(使用整合零盘)

■

技术规格
部件编号	产品描述
C204C-TXC	Elcometer 204超声波钢铁材料测厚仪与5MHz¼“直角双晶传感器
证书	•
传感器探头类型	双晶
测量模式	脉冲回波(PE)
测量范围 & 精确度	0.63 – 500mm	±0.1mm (0.63-19.99mm)	±0.004” (0.025-0.787”)
	(0.025 – 20”)	±0.5% (20.00-500.00mm)	±0.5% (0.788-20.00”)
分辨率	0.1mm (0.01″)
测量速率	4Hz(每秒4个读数)
操作温度	-10 至 50°C (14 至 122°F)
数据输出	USB
电源	2 x AA 电池
电池寿命³	碱性电池: 约 15小时 , 锂电池:约 28小时
仪器重量	210g (7.4oz) – 包括电池, 没有包括传感器
仪器尺寸	145 x 73 x 37mm (5.7 x 2.87 x 1.46”) – 没有包括传感器
包装清单	Elcometer 204超声波钢铁材料测厚仪,传感器, 超声波耦合剂 , 携带袋 , 屏幕保护膜 , 手腕吊带 , 2xAA电池 , 使用说明书 , 校准证书和2年保修扩展卡。
